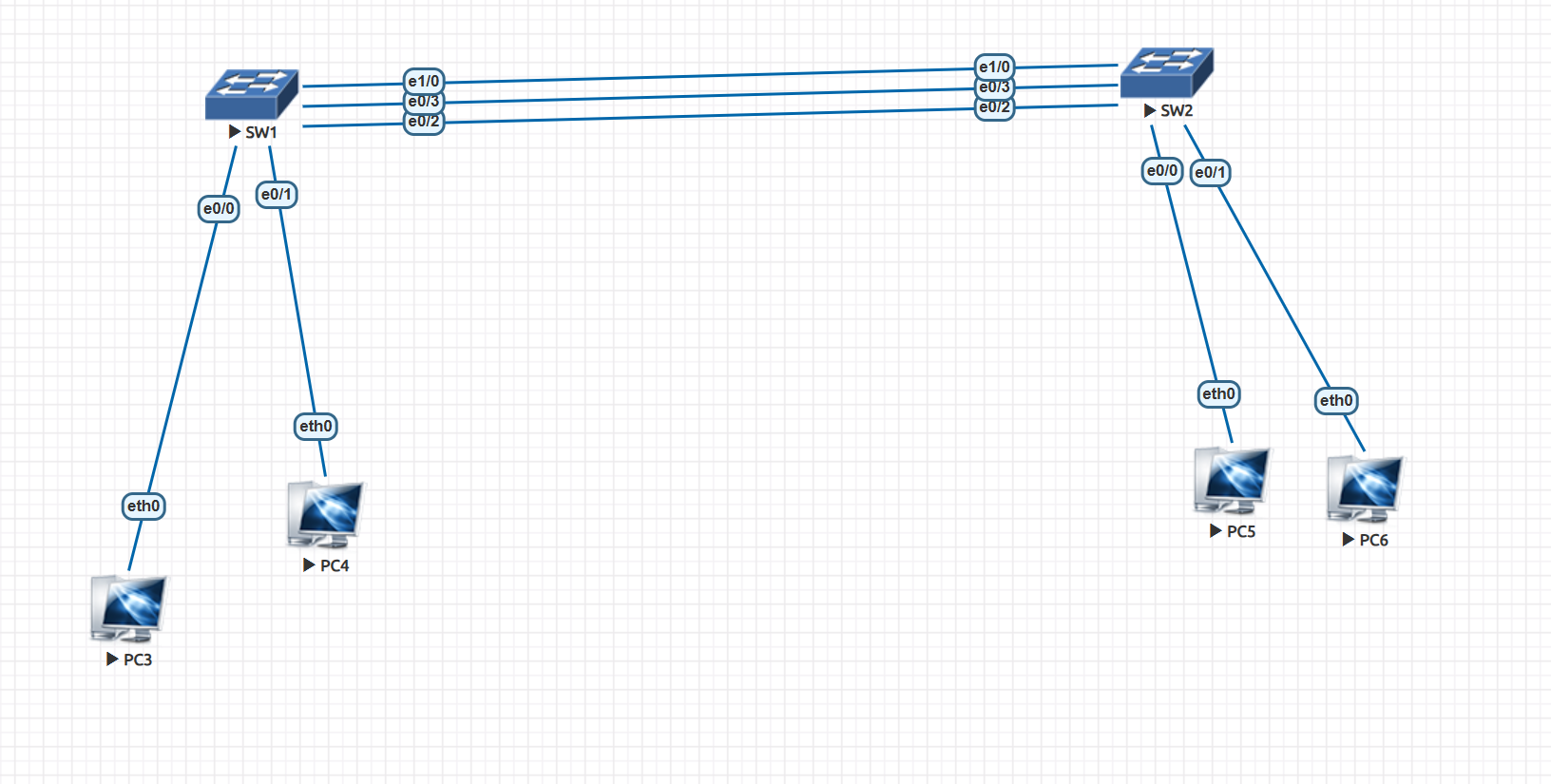

sw1/sw2手动模式配置

Switch>
Switch>ena
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range e0/2-3,e1/0
Switch(config-if-range)#shutdown
Switch(config-if-range)#channel-group 1 mode on
Creating a port-channel interface Port-channel 1
Switch(config-if-range)#no shutdown
Switch(config-if-range)#exit
Switch(config)#exit
Switch(config)#int e0/0
Switch(config-if)#sw
Switch(config-if)#switchport ac
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#exit
Switch#write
Switch(config)#vlan 3
Switch(config-vlan)#name it
Switch(config-vlan)#exit
Switch(config)#exit
Switch#wr
Switch#show vlan
Switch#conf t
Switch(config)#int e0/1
Switch(config-if)#switchport access vlan 3
Switch#conf t
Switch(config)#int port-channel 1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all
Switch(config-if)#
Switch#exit
Switch#

sw1/sw2自动模式配置

Switch>ena
Switch#conf t
Switch(config)#int range e0/0-2
Switch(config-if-range)#shutdown
Switch(config-if-range)#channel-group 1 mode active
Switch(config-if-range)#no shutdown
Switch(config)#int e0/3
Switch(config-if)#vlan 3
Switch(config-vlan)#exit
Switch(config)#vlan 5
Switch#wr
Switch#conf t
Switch(config)#int e0/3
Switch(config-if)#switchport access vlan 3
Switch#conf t
Switch(config)#int e1/0
Switch(config-if)#switchport access vlan 5
Switch#wr
Switch(config)#int port-channel 1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch#show etherchannel summary
